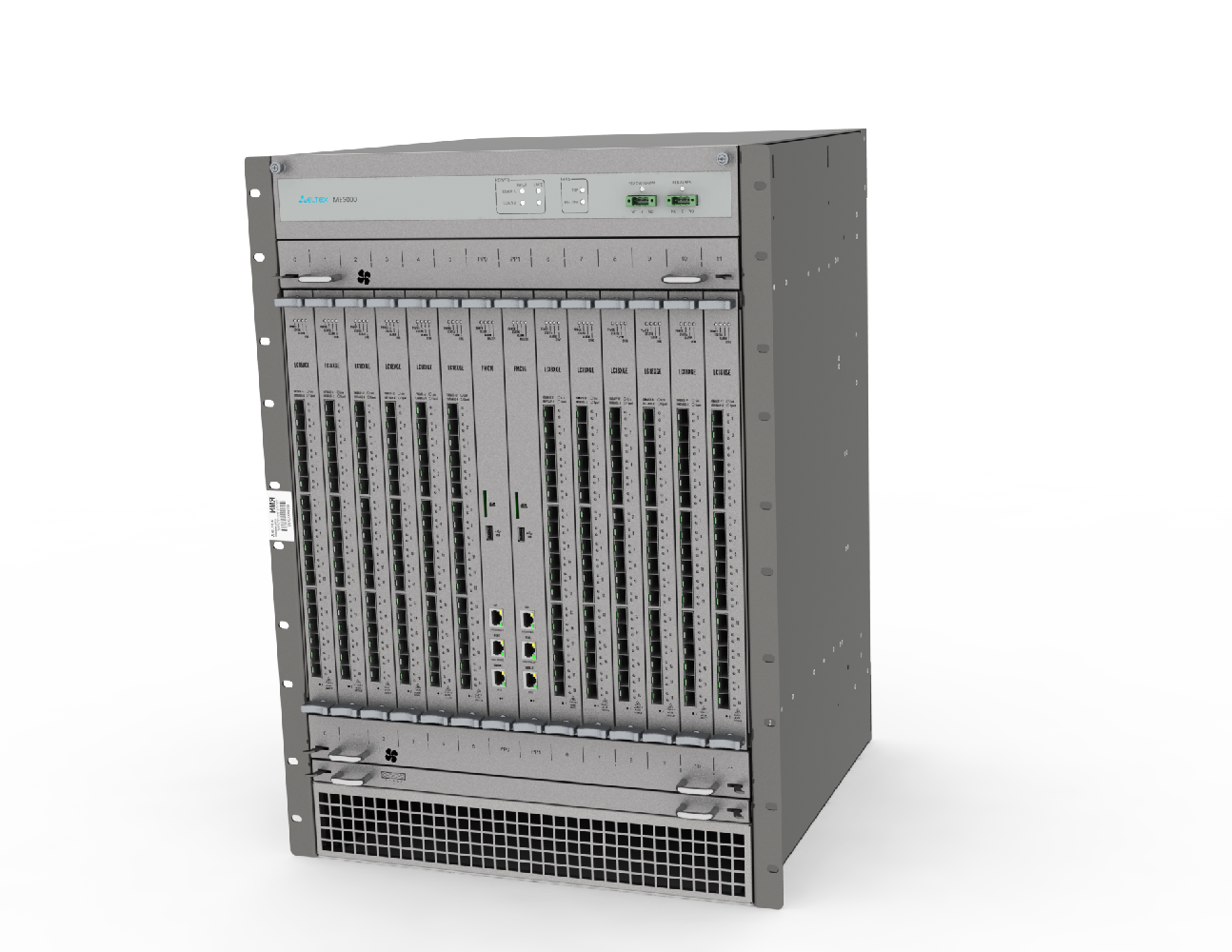

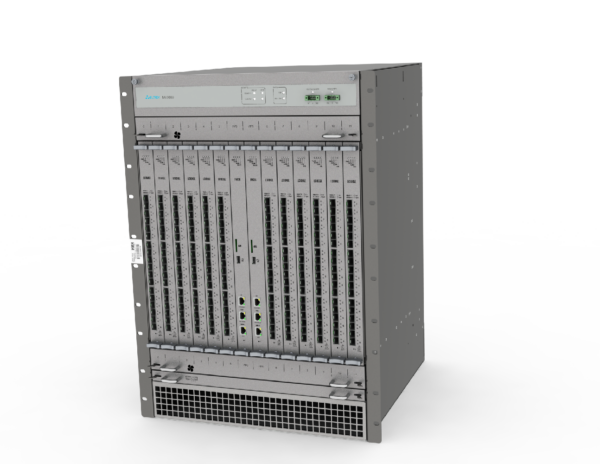

MЕ5000 маршрутизатор Eltex

Ресурсы

• Количество очередей — 96K на линейный модуль
• Емкость базы маршрутов FIB:
  • Ресурс является разделяемым с таблицами ARP и IPv6 ND cache
  • До 1M маршрутов IPv4/512K IPv6 при использовании модулей LC18XGE
  • До 2M маршрутов IPv4/1,3M IPv6¹ при использовании модулей LC20XGE и LC8XLGE (фактическая вместимость FIB зависит от длины префикса)
• Емкость таблицы MAC-адресов:
  • Ресурс является разделяемым с таблицами MPLS-коммутации и элементами single-hop BFD-сессий
  • До 262 144 на линейный модуль для LC18XGE
  • До 750 000 на линейный модуль для LC20XGE, LC8XLGE
• Емкость базы маршрутов RIB:
  • Определяется объемом свободной оперативной памяти
  • До 5,9M маршрутов IPv4
  • До 4M маршрутов IPv6
• Количество L3 субинтерфейсов:
  • До 16K на устройство
  • До 4K на линейный модуль для LC18XGE
  • До 8К на линейный модуль для LC20XGE и LC8XLGE
• Количество MPLS VPN-соединений (сервисных туннелей L2/L3):
  • Ресурс, разделяемый с L3VPN/ARP-интерфейсами
  • До 12K на устройство (при наличии в системе модулей LC18XGE)
  • До 16K на устройство (при использовании только LC20XGE и LC8XLGE)
• Количество MPLS LSP (транспортных туннелей):
  • До 6K на линейную карту при использовании LC18XGE
  • До 16K на линейную карту при использовании только LC8XGE/LC20XGE
• Количество ARP-записей:
  • До 20K при использовании LC18XGE
  • До 57K при использовании LC8XGE/LC20XGE
• Количество VRF (MPLS L3VPN):
  • До 1000 (либо до 128 при запущенных экземлярах BGP-процессов в каждом из VRF)

Модули маршрутизации и управления

• FMC16:
  • Порты управления 2х1GbE (RJ-45)
  • Консольный порт RS-232 (RJ-45)
  • Порт для подключения USB-устройств 1 — USB 2.0
• Производительность 1,4 Tbps

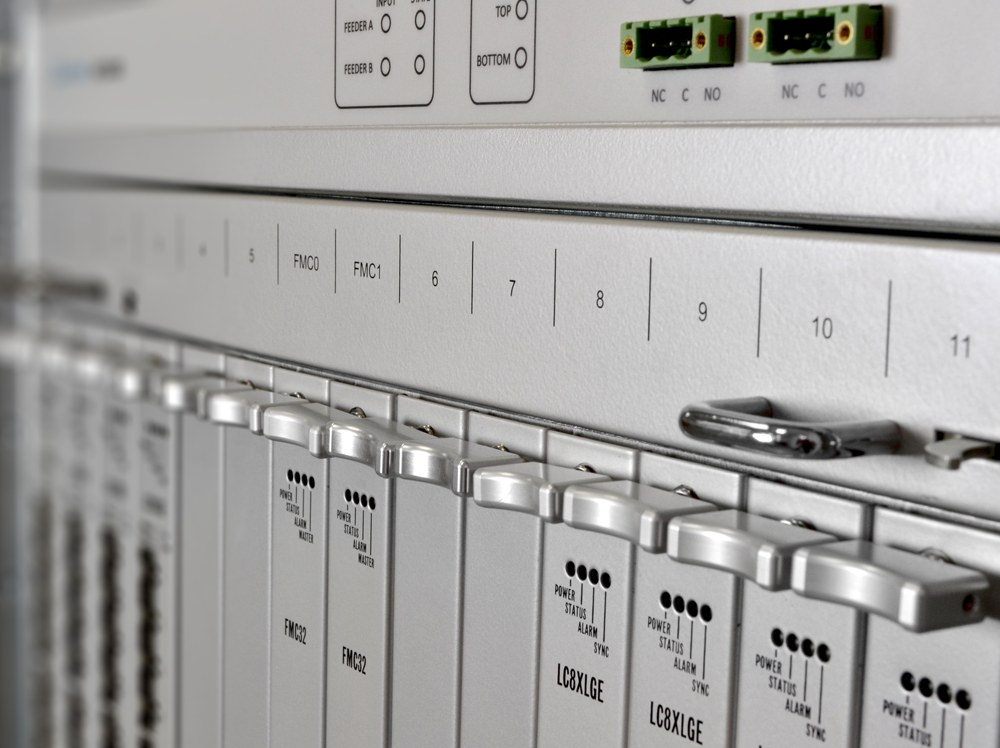

Линейные модули

• LC18XGE 18x10Gbps (SFP+), Производительность 180 Gbps, 350 Mpps
• LC20XGE 20x10Gbps (SFP+), Производительность 200 Gbps, 720 Mpps
• LC8XLGE 4x40GE (QSFP) + 4x100GE/40GE (QSFP28), Производительность 560 Gbps, 720 Mpps

Энергопотребление компонентов

• FMC16 — До 200 Вт
• LC18XGE — До 200 Вт
• LC20XGE — До 250 Вт
• LC8XLGE — До 250 Вт
• ME5000-FB — До 400 Вт

Физические характеристики

• Вентиляция корпуса — Воздушный поток спереди назад (front-to-back). Два сменных модуля вентиляции с возможностью горячей замены.
• Источники питания — Два ввода питания постоянного тока 36-72 В
• Максимальная потребляемая мощность — 4200 Вт
• Диапазон рабочих температур от 0 до 45 C⁰
• Масса:
  • Шасси в сборе без LC/FMC — 46,7 кг
  • FMC16 — 3,4 кг
  • LC18XGE — 3,6 кг
  • LC20XGE — 3,7 кг
  • LC8XLGE — 3,9 кг
• Габаритные размеры (ШхВхГ) 487 x 661 x 495 мм

Функции интерфейсов

• Группы интерфейсов LAG, LACP
• Туннельные интерфейсы с поддержкой IP-GRE и IP-IP
• Интерфейсы IP unnumbered, функциональность Proxy ARP
• Layer3-интерфейсы в бридж-доменах (Bridge-domain Virtual Interfaces, BVI)
• Равномерная балансировка трафика в группе
• Multi-chassis LAG
• Поддержка BFDoverLAG, определение неисправности отдельного соединения (RFC 7130)
• Traffic mirroring — SPAN, RSPAN
• Поддержка QSFP-breakout с разбиением 4-10G и 4-25G
• Поддержка объединения 4-10G интерфейсов в один 40G-интерфейс

Функции уровня L2

• Обеспечение коммутации Ethernet посредством бридж-доменов и кросс-коннектов
• Поддержка IEEE bridging (IEEE 802.1d)
• Поддержка VLAN (IEEE 802.1q)
• Поддержка Q-in-Q (IEEE 802.1ad) с возможностью операций над тегами push/pop/swap/replace
• Поддержка протоколов Spanning Tree (STP, RSTP, MSTP)
• Поддержка DHCP Snooping для бридж-доменов
• Протокол LLDP
• Поддержка EVPN/MPLS
• Поддержка EVPN/VXLAN

Протоколы и функции уровня L3

• Поддержка статической unicast-маршрутизации IPv4, IPv6
• Поддержка протокола IS-IS
• Поддержка OSPFv2, OSPFv3
• Поддержка Border Gateway Protocol (BGP)
• Поддержка BGP Route Reflector, BDP Additional Path
• Поддержка BGP FlowSpec для IPv4 unicast
• Поддержка фильтрации маршрутов (routemap, prefix-list)
• Поддержка маршрутизации по политикам (Policy-based routing, PBR)
• Поддержка интерфейсов в режиме unnumbered
• Поддержка протокола BFD для протоколов маршрутизации и статических маршрутов
• Поддержка FastReroute/Loop Free Alternate для OSPF/IS-IS
• Поддержка VRRP (version 3), DHCP relay agent, DHCPv4/DHCPv6-сервер
• Поддержка IPv4 ACL (access control lists) для транзитного трафика
• Балансировка нагрузки ECMP
• Поддержка VRF
• Поддержка маршрутизации между VRF (Inter-VRF routing)
• Поддержка RIPv2/RIPng

Управление Multicast

• Поддержка PIM-SM, PIM-SSM, Anycast RP
• Поддержка IGMP v2/v3, SSM mapping
• MSDP
• Поддержка MulticastVPN поверх mLDP
• Поддержка технологии VRF-lite, в том числе для всех протоколов (PIM/IGMP/MSDP)

Функции MPLS

• Поддержка Label Distribution Protocol (LDP)
• Поддержка LDP FRR
• Поддержка mLDP
• Поддержка аутентификации LDP (Md5)
• Поддержка RSVP-TE: автоматическое построение туннелей с заданным требованием по полосе, полуавтоматическое построение туннелей с указанием промежуточных узлов
• Поддержка аутентификации RSVP-TE
• Поддержка RSVP-TE FRR (detour, facility)
• Поддержка RSVP-TE end-to-end protection
• Поддержка RSVP-TE autobandwidth
• Поддержка Multiprotocol extensions for BGP-4
• Поддержка BGP labeled unicast
• Поддержка MPLS pseudowire с функциональностью PW backup
• Поддержка MPLS FAT PW (flow-aware transport)
• Поддержка MPLS L2VPN
  • VPWS
  • VPLS LDP signalling («Martini»)
  • VPLS BGP autodiscovery/signalling («Kompella»)
  • L2VPN Inter-AS option C
• Поддержка MPLS L3VPN
  • L3VPN для AFI/SAFI vpnv4 unicast и vpnv6 unicast
  • BGP 6VPE
  • L3VPN inter-AS option A, option C
  • Назначение меток в режиме label-per-vrf
• Утилиты LSP ping и LSP traceroute
• Поддержка LDPoRSVP

QoS

• Ограничение пропускной способности на входе и выходе интерфейсов (ingress policing, egress policing/shaping)
• Алгоритмы обслуживания очередей: Strict Priority (SP) и Deficit weighted round-robin (DWRR)
• До 8 очередей на логический интерфейс, одна SP-очередь
• Поддержка счетчиков на очередях QoS
• Поддержка Weighted random early detection (WRED)
• Настройка размера очередей и размера вспышек (burst)
• Классификация трафика на основании полей 802.1p, MPLS TC, IP DSCP и возможность перемаркировки соответствующих полей
• Маркировка и обработка QoS на основе списков контроля доступа (ACL)
• Storm Control

Управление и мониторинг

• Интерфейс командной строки (CLI), поддержка протоколов SSH, Telnet для удаленного управления
• Протокол SNMPv1/v2c/v3 для мониторинга состояния устройства
• Протокол NETCONF
• Экспорт статистических данных (Netflow v9, v5, IPFIX)²
• Резервное сохранение и восстановление конфигурации (локальное, FTP, SFTP, TFTP)
• Аутентификация и авторизация RADIUS, TACACS+, аккаунтинг по TACACS+
• Удаленная смена ПО
• Мониторинг параметров и ресурсов системы
• Поддержка syslog
• Синхронизация времени, протоколы NTP, SNTP
• Возможность фильтрации сетевого доступа к протоколам управления (Control-plane filtering)
• Возможность ограничения скорости перехвата трафика на CPU
• Поддержка ELTEX IP SLA

Функции обеспечения надежности

• Резервирование модулей управления, время обнаружения аварии одного из модулей — не более 300 мс
• Синхронизация FIB/ARP-таблиц между модулями управления
• Graceful Restart для протоколов маршрутизации
• Non-stop forwarding
• Обновление ПО с минимальным перерывом сервиса (In-service Software Upgrade)
• Хранение двух версий ПО на внутреннем накопителе
• Возможность отката на предыдущую версию ПО при проведении обновления

¹ В будущих версиях ПО емкость будет увеличена до 4M/2,7М.
² Требуется наличие модуля статистики ME5000-SM-STAT/ME5000-SM-STAT2 в фиксированном устройстве либо на всех линейных картах модульного устройства

Универсальный пограничный маршрутизатор ME5000, установка до 12 линейных модулей

ЕРРРП (ТОРП):ТКО-195/19

ОКПД2 КТРУ:26.30.11.120-00000002
