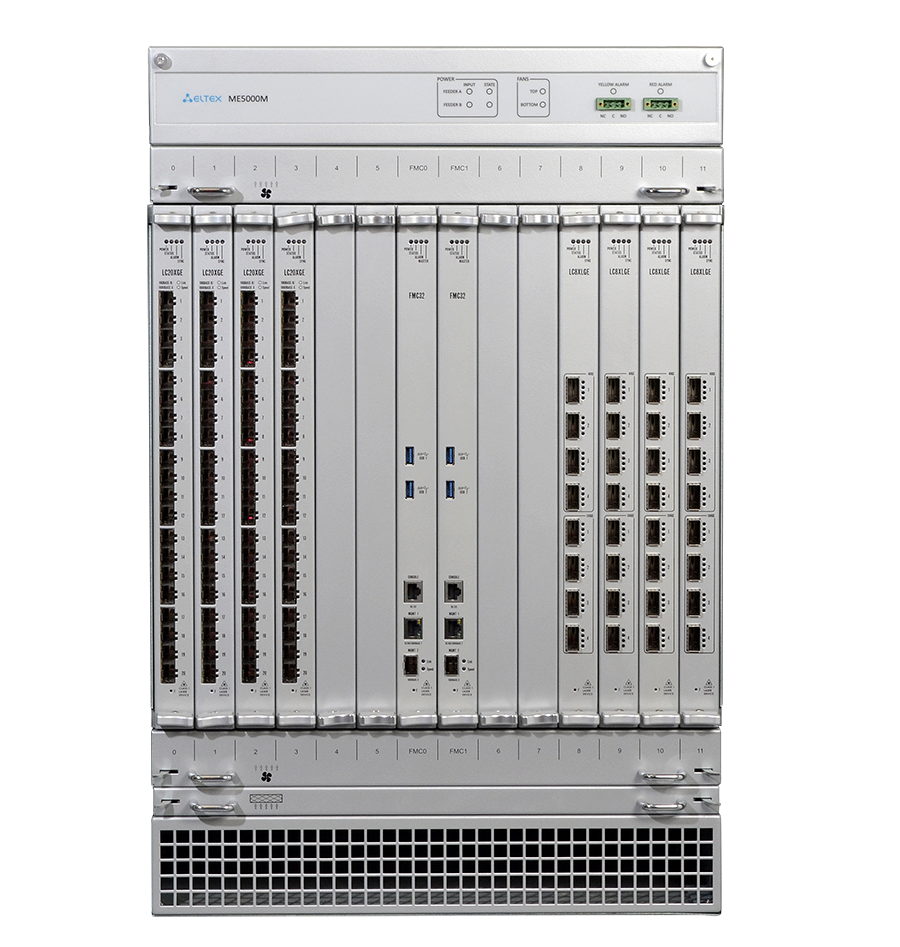

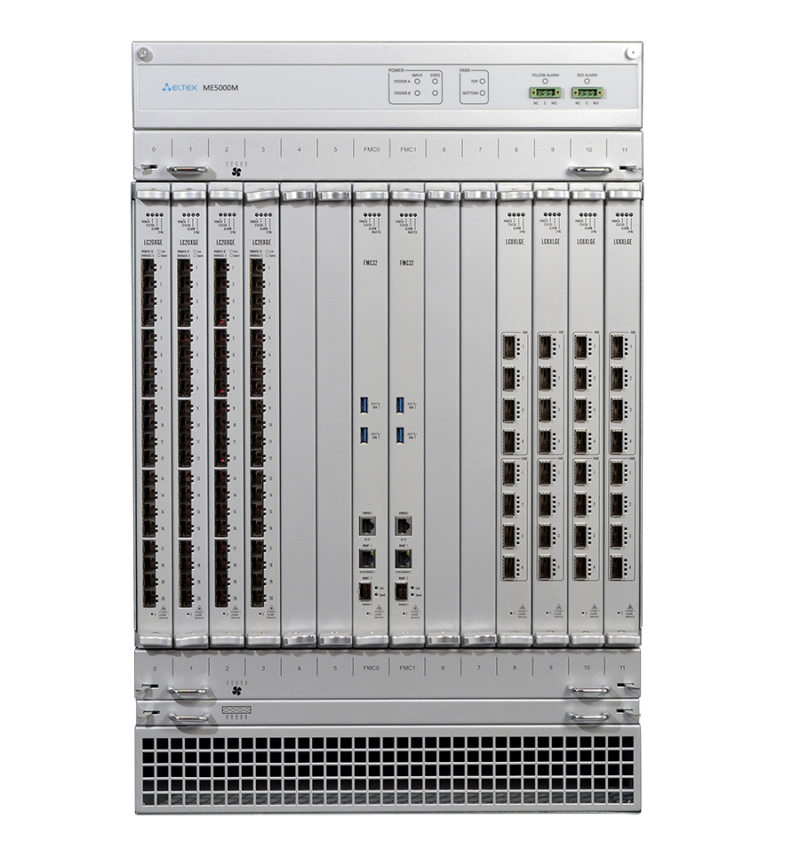

ME5000M маршрутизатор Eltex

Характеристики модулейFMC32 — Модуль маршрутизации и управления

• Объем оперативной памяти процессора – до 64 ГБ
• Интерфейсы:
  • Порт управления 1GbE RJ-45
  • Порт управления 1GbE SFP
  • Консольный порт RS-232 (RJ-45)
  • Порты USB 2 ? USB 3.0
• Производительность — 3,06 Tbps
• Энергопотребление — До 190 Вт

LC20XGE — Модуль интерфейсов 10GE

• Интерфейсы: 20 ? 10 Gbps (SFP+)
• Производительность — 200 Gbps 720 Mpps
• Энергопотребление — До 250 Вт

LC8XLGE — Модуль интерфейсов 40GE/100GE

• Интерфейсы:
  • 4 ? 40GE (QSFP)
  • 4 ? 100GE/ 40GE (QSFP28)
• Производительность — 560 Gbps 720 Mpps
• Энергопотребление — До 250 Вт

ME5000-mFC2 — Модуль вентиляции

• Энергопотребление — До 400 Вт

Производительность

• Коммутационная производительность модуля управления и коммутации — 3,06 Тбит/с
• Максимальная производительность фабрики коммутации шасси — До 6,1 Тбит/с при установке двух модулей FMC32
• Максимальная пропускная способность на слот:
  • До 255 Гбит/с при установке одного модуля FMC32
  • До 510 Гбит/с при установке двух модулей FMC32
  • Линейные карты обеспечивают обработку данных на скорости wirespeed при размере пакетов 256 байт и более
• Производительность модулей линейных интерфейсов — Обработка данных на скорости wirespeed при размере пакетов 256 байт и более
• Количество пакетных очередей — 96K на линейную карту
• Емкость базы маршрутов FIB — До 2M маршрутов IPv4 либо 1,3M IPv6 (фактическая вместимость FIB зависит от длины префикса). Ресурс является разделяемым с таблицами ARP и IPv6 ND cache
• Емкость таблицы MAC-адресов — До 750000 на линейную карту. Ресурс является разделяемым с таблицами MPLS-коммутации и элементами single-hop BFD-сессий
  • Емкость базы маршрутов RIB
  • До 72M маршрутов IPv4
  • До 32M маршрутов IPv6
  • Определяется объемом свободной оперативной памяти
• Количество L3-сабинтерфейсов
  • До 96K на устройство
  • До 8К на линейную карту
• Количество MPLS VPN-соединений (сервисных туннелей L2/L3) — До 16K на устройство
• Количество MPLS LSP (транспортных туннелей) — До 16K на линейную карту
• Количество ARP-записей — До 57K на линейную карту
• Количество VRF (MPLS L3VPN) — До 1000 (либо до 128 при запущенных экземплярах BGP-процессов в каждом из VRF)

Конструктивное исполнение

Состав шасси

• До 2 модулей управления и коммутации
• До 12 модулей линейных интерфейсов
• Вертикальное расположение модулей

Резервирование

• Резервирование модулей маршрутизации и управления
• Два ввода питания, распределенная схема электропитания модулей с резервированием «1+1»
• Резервирование модулей вентиляции

Функции интерфейсов

• Группы интерфейсов LAG, LACP
• Туннельные интерфейсы с поддержкой IP-GRE и IP-IP
• Интерфейсы IP unnumbered, функциональность Proxy ARP
• Layer3-интерфейсы в бридж-доменах (Bridge-domain Virtual Interfaces, BVI)
• Равномерная балансировка трафика в группе
• Multi-chassis LAG
• Поддержка BFDoverLAG, определение неисправности отдельного соединения (RFC 7130)
• Зеркалирование трафика SPAN, RSPAN, в том числе на основе ACL
• Поддержка SyncE
• Поддержка QSFP-breakout с разбиением 4?10G и 4?25G
• Поддержка объединения 4?10G интерфейсов в один 40G-интерфейс

Протоколы и функции уровня L2

• Обеспечение коммутации Ethernet посредством бридж-доменов и кросс-коннектов
• Поддержка IEEE bridging (IEEE 802.1d)
• Поддержка VLAN (IEEE 802.1q)
• Поддержка Q-in-Q (IEEE 802.1ad) с возможностью операций над тегами push/pop/swap/replace
• Поддержка протоколов Spanning Tree (STP, RSTP, MSTP)
• Поддержка DHCP Snooping для бридж-доменов
• Поддержка протокола LLDP
• Поддержка EVPN/MPLS
• Поддержка EVPN/VXLAN
• Поддержка Ethernet ACL

Протоколы и функции уровня L3

• Поддержка статической unicast-маршрутизации IPv4, IPv6
• Поддержка протокола IS-IS
• Поддержка IS-IS multi-instance
• Поддержка протоколов OSPFv2 и OSPFv3
• Поддержка OSPFv2 и OSPFv3 multi-instance
• Поддержка OSPF multi-area adjacency (RFC 5185)
• Поддержка протокола Border Gateway Protocol (BGP)
• Поддержка BGP FlowSpec для IPv4/IPv6 unicast (control-plane и data-plane) и для VPNv4/VPNv6 (только control-plane)
• Поддержка BGP Route Reflector, BDP Additional Path
• Поддержка фильтрации маршрутов (routemap, prefix-list)
• Поддержка маршрутизации по политикам (Policy-based routing, PBR)
• Поддержка протокола BFD для протоколов маршрутизации и статических маршрутов
• Поддержка FastReroute/Loop Free Alternate для OSPF/IS-IS
• Поддержка VRRP (version 3), DHCP relay agent, DHCPv4/DHCPv6-сервер
• Поддержка IPv4 ACL (access control lists) для транзитного трафика
• Поддержка IPv6 ACL (access control lists) для транзитного трафика
• Балансировка нагрузки ECMP
• Поддержка VRF
• Поддержка маршрутизации между VRF (Inter-VRF routing)
• Поддержка протоколов RIPv2 и RIPng

Управление Multicast

• Поддержка PIM-SM, PIM-SSM, Anycast RP
• Поддержка IGMP v2/v3, SSM mapping
• Поддержка протокола MSDP
• Поддержка MulticastVPN поверх mLDP
• Поддержка технологии VRF-lite, в том числе для всех протоколов (PIM/IGMP/MSDP)
• Поддержка BGP IPv4 multicast для PIM RPF

Функции MPLS

• Поддержка Label Distribution Protocol (LDP)
• Поддержка LDP FRR
• Поддержка mLDP
• Поддержка аутентификации LDP (MD5)
• Поддержка RSVP-TE: автоматическое построение туннелей с заданным требованием по полосе, полуавтоматическое построение туннелей с указанием промежуточных узлов
• Поддержка аутентификации RSVP-TE
• Поддержка RSVP-TE FRR (detour, facility)
• Поддержка RSVP-TE end-to-end protection
• Поддержка RSVP-TE autobandwidth
• Поддержка BGP IPv4 multicast для PIM RPF
• Поддержка Multiprotocol extensions for BGP-4
• Поддержка BGP labeled unicast
• Поддержка MPLS pseudowire с функционалом PW backup
• Поддержка MPLS FAT PW (flow-aware transport)
• Поддержка MPLS L2VPN
  • VPWS
  • VPLS LDP signalling («Martini»)
  • VPLS BGP autodiscovery/signalling («Kompella»)
  • L2VPN Inter-AS option B, option C
• Поддержка MPLS L3VPN
  • L3VPN для AFI/SAFI vpnv4 unicast и vpnv6 unicast
  • BGP 6VPE
  • L3VPN Inter-AS option A, option B, option C
  • Назначение меток в режиме label-per-vrf
• Утилиты LSP ping и LSP traceroute
• Поддержка LDPoRSVP
• Поддержка Carrier Supporting Carrier (CsC)

QoS

• Ограничение пропускной способности на входе и выходе интерфейсов (ingress policing, egress policing/shaping)
• Алгоритмы обслуживания очередей: Strict Priority (SP) и Deficit weighted round-robin (DWRR)
• До 8 очередей на логический интерфейс, одна SP-очередь
• Поддержка счетчиков на очередях QoS
• Поддержка Weighted random early detection (WRED)
• Настройка размера очередей и размера вспышек (burst)
• Классификация трафика на основании полей 802.1p, MPLS TC, IP DSCP и возможность перемаркировки соответствующих полей
• Маркировка и обработка QoS на основе списков контроля доступа (ACL), ACL policing
• Storm Control

Управление и мониторинг

• Интерфейс командной строки (CLI), поддержка протоколов SSH, Telnet для удаленного управления
• Протокол SNMPv1/v2c/v3 для мониторинга состояния устройства
• Протокол NETCONF
• Экспорт статистических данных (Netflow v9, v5, IPFIX)¹
• Резервное сохранение и восстановление конфигурации (локальное, FTP, SFTP, TFTP)
• Аутентификация и авторизация RADIUS, TACACS+, аккаунтинг по TACACS+
• Удаленная смена ПО
• Мониторинг параметров и ресурсов системы
• Поддержка syslog
• Синхронизация времени, протоколы NTP, SNTP
• Возможность фильтрации сетевого доступа к протоколам управления (Control-plane filtering)
• Возможность ограничения скорости перехвата трафика на CPU
• Поддержка ELTEX IP SLA

Функции обеспечения надежности

• Резервирование модулей управления, время обнаружения аварии одного из модулей — не более 300 мс
• Синхронизация FIB/ARP-таблиц между модулями управления
• Graceful Restart для протоколов маршрутизации
• Non-stop forwarding
• Обновление ПО с минимальным перерывом сервиса (In-service Software Upgrade)
• Хранение двух версий ПО на внутреннем накопителе
• Возможность отката на предыдущую версию ПО при проведении обновления

Физические характеристики и условия окружающей среды

• Вентиляция корпуса
• Воздушный поток спереди назад (front-to-back)
• Два сменных модуля вентиляции с возможностью горячей замены
• Источники питания
• Два ввода питания постоянного тока 36–72 В
• Распределенная система управления с резервированием
• Максимальная потребляемая мощность — 4200 Вт
• Диапазон рабочих температур — От 0 до 45 °C
• Масса
  • Шасси в сборе без LC/FMC – 46,7 кг
  • FMC32 – 3,42 кг
  • LC20XGE – 3,7 кг
  • LC8XLGE – 3,9 кг
  • ME5000-mFC2 – 6,28 кг
  • МЕ5000-FP – 0,76 кг
• Габаритные размеры (Ш ? В ? Г)
  • Шасси – 487 ? 661 ? 495 мм
  • FMC32 – 30 ? 358,5 ? 397 мм LC20XGE – 30 ? 358 ? 397 мм
  • LC8XLGE – 30 ? 358 ? 397 мм
  • ME5000-mFC2 – 436 ? 43 ? 446 мм
  • МЕ5000-FP – 30 ? 341,5 ? 397 мм

Набор функций соответствует версии ПО 3.7.0¹Требуется наличие аппаратного модуля сбора статистики на линейных картах с активированным Netflow/IPFIX.
