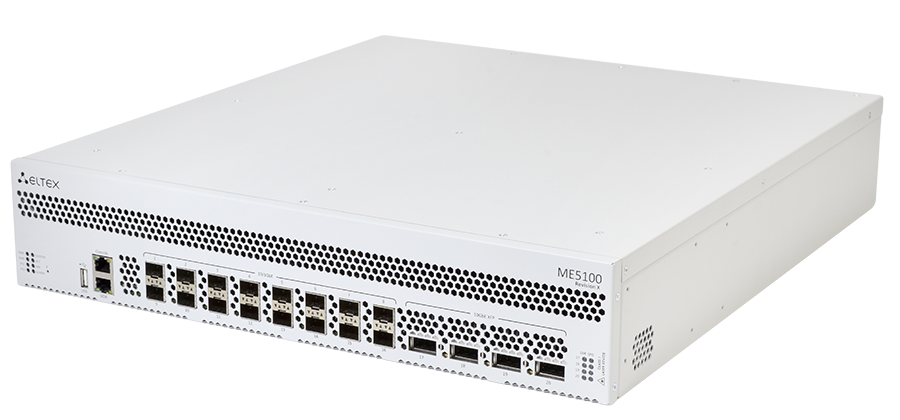

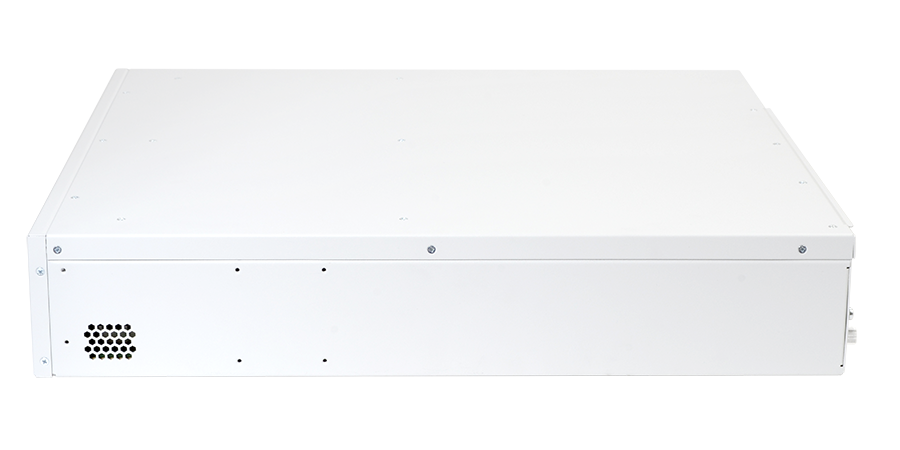

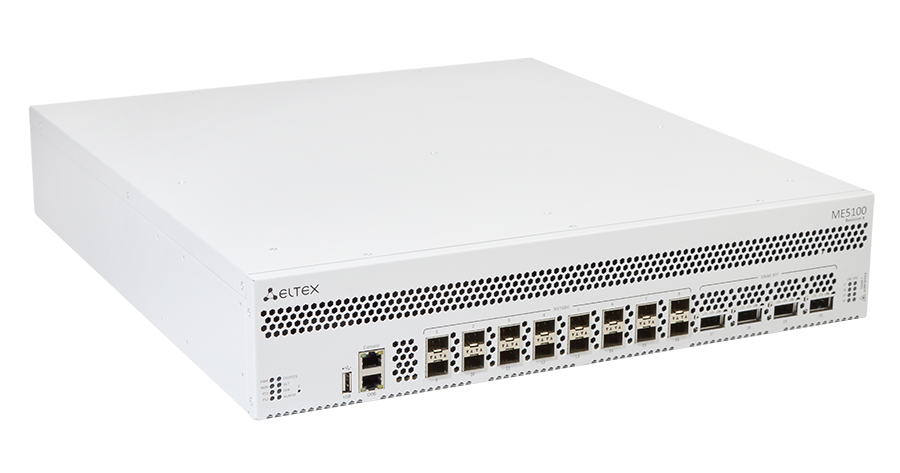

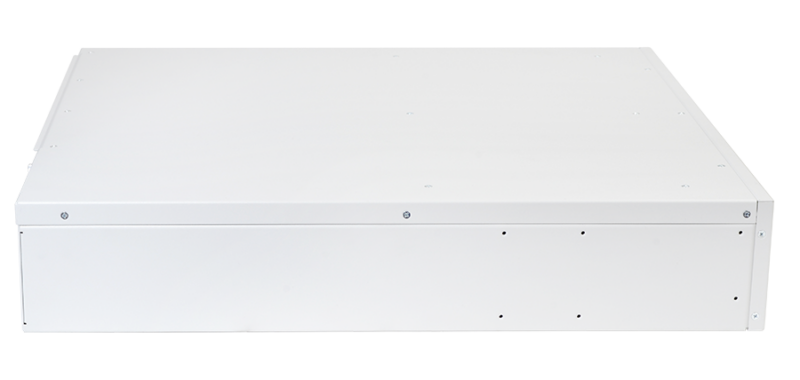

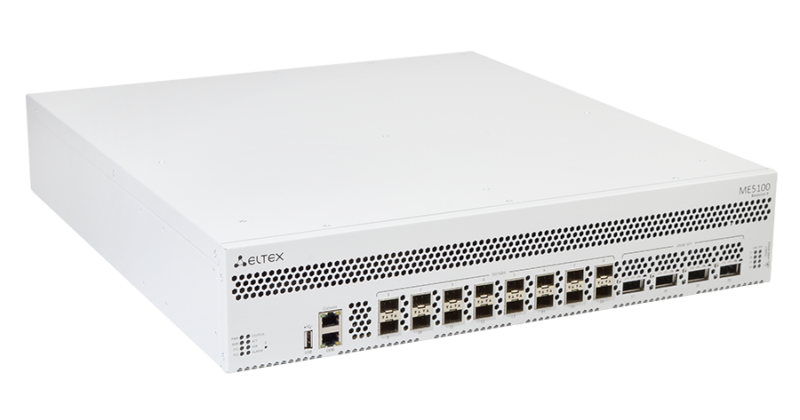

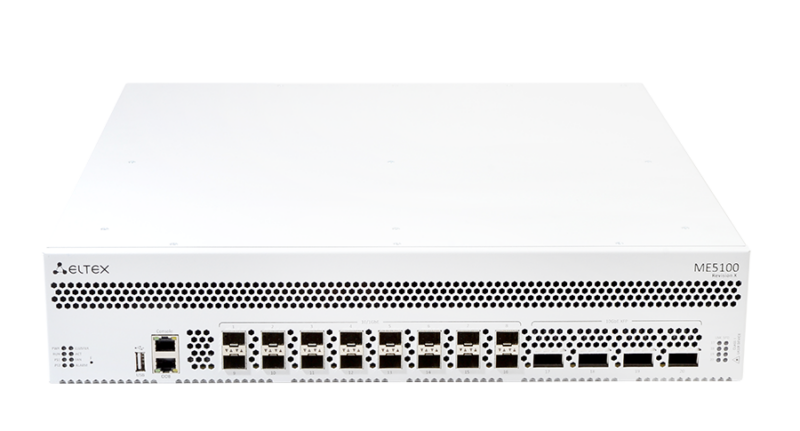

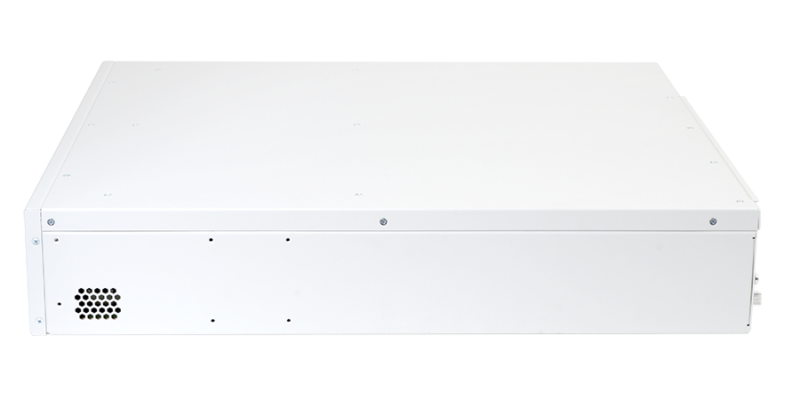

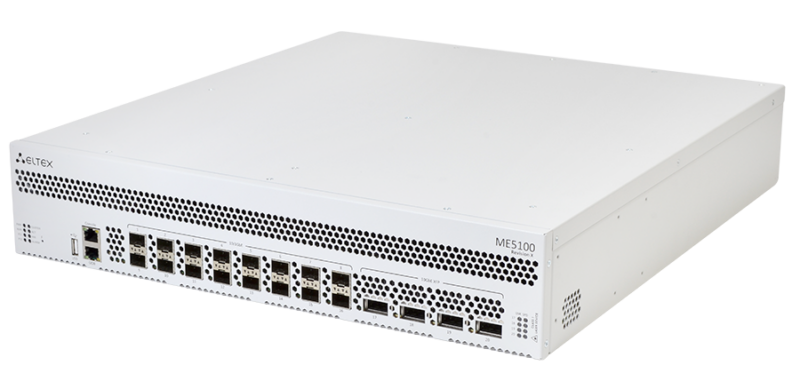

ME5100 rev.X маршрутизатор Eltex

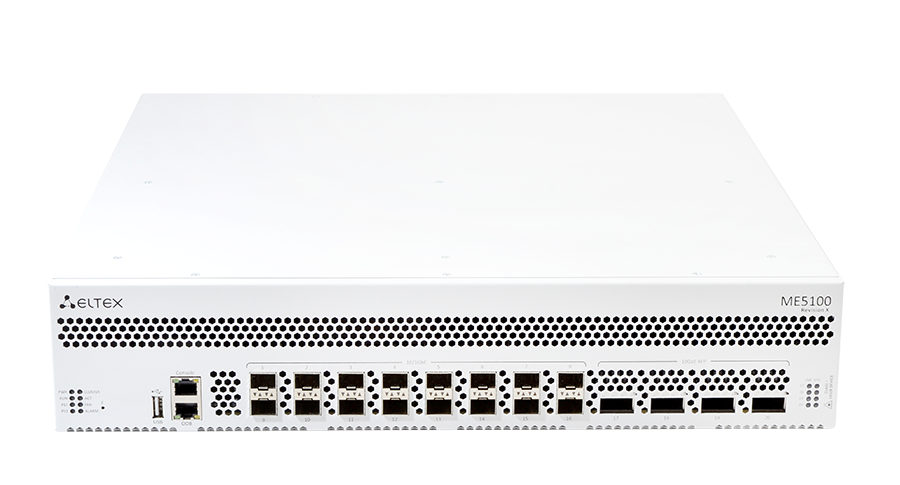

Интерфейсы

• Сетевые интерфейсы 16 10GE SFP+. Поддерживают режим 1GE (1000BASE-X). Возможно использование SFP-трансиверов 1000BASE-T
• Сетевые интерфейсы 4 10GE XFP
• Out Of Band (OOB) порт 1GE (10/100/1000BASE-T)
• Консольный порт RS-232 (RJ-45)
• 1 USB 2.0

Производительность

• Пропускная способность — 200 Gbps, 300 Mpps
• Емкость оперативной памяти — 8 Гб
• Объём буферной памяти — 6 Гб
• Размер таблицы MAC-адресов — до 262144, ресурс является разделяемым с таблицами MPLS-коммутации и элементами single-hop BFD-сессий
• Количество bridge-доменов — До 4K
• Емкость таблиц маршрутизации — До 1M IPv4 либо 512K IPv6, ресурс является разделяемым с таблицами ARP и IPv6 ND cache
• Количество L3-интерфейсов — До 4K
• Количество MPLS PW — До 12K
• Количество ARP-записей — До 20K
• Количество VRF (MPLS L3VPN) — До 1000 (либо до 128 при запущенных экземлярах BGP-процессов в каждом из VRF)
• Количество очередей QoS — 96K

Функции интерфейсов

• Группы интерфейсов LAG, LACP
• Туннельные интерфейсы с поддержкой IP-GRE и IP-IP
• Интерфейсы IP unnumbered, функциональность Proxy ARP
• Layer3-интерфейсы в бридж-доменах (Bridge-domain Virtual Interfaces, BVI)
• Равномерная балансировка трафика в группе
• Multi-chassis LAG
• Поддержка BFDoverLAG, определение неисправности отдельного соединения (RFC 7130)
• Traffic mirroring — SPAN, RSPAN
• Поддержка QSFP-breakout с разбиением 4 10G и 4 25G
• Поддержка объединения 4 10G интерфейсов в один 40G-интерфейс

Функции уровня L2

• Обеспечение коммутации Ethernet посредством бридж-доменов и кросс-коннектов
• Поддержка IEEE bridging (IEEE 802.1d)
• Поддержка VLAN (IEEE 802.1q)
• Поддержка Q-in-Q (IEEE 802.1ad) с возможностью операций над тегами push/pop/swap/replace
• Поддержка протоколов Spanning Tree (STP, RSTP, MSTP)
• Поддержка DHCP Snooping для бридж-доменов
• Протокол LLDP
• Поддержка EVPN/MPLS
• Поддержка EVPN/VXLAN

Протоколы и функции уровня L3

• Поддержка статической unicast-маршрутизации IPv4, IPv6
• Поддержка протокола IS-IS
• Поддержка OSPFv2, OSPFv3
• Поддержка Border Gateway Protocol (BGP)
• Поддержка BGP FlowSpec для IPv4 unicast
• Поддержка BGP Route Reflector, BDP Additional Path
• Поддержка фильтрации маршрутов (routemap, prefix-list)
• Поддержка маршрутизации по политикам (Policy-based routing, PBR)
• Поддержка интерфейсов в режиме unnumbered
• Поддержка протокола BFD для протоколов маршрутизации и статических маршрутов
• Поддержка FastReroute/Loop Free Alternate для OSPF/IS-IS
• Поддержка VRRP (version 3), DHCP relay agent, DHCPv4/DHCPv6-сервер
• Поддержка IPv4 ACL (access control lists) для транзитного трафика
• Балансировка нагрузки ECMP
• Поддержка VRF
• Поддержка маршрутизации между VRF (Inter-VRF routing)
• Поддержка RIPv2/RIPng

Управление Multicast

• Поддержка PIM-SM, PIM-SSM, Anycast RP
• Поддержка IGMP v2/v3, SSM mapping
• MSDP
• Поддержка MulticastVPN поверх mLDP
• Поддержка технологии VRF-lite, в том числе для всех протоколов (PIM/IGMP/MSDP)

Функции MPLS

• Поддержка Label Distribution Protocol (LDP)
• Поддержка LDP FRR
• Поддержка mLDP
• Поддержка аутентификации LDP (MD5)
• Поддержка RSVP-TE: автоматическое построение туннелей с заданным требованием по полосе, полуавтоматическое построение туннелей с указанием промежуточных узлов
• Поддержка аутентификации RSVP-TE
• Поддержка RSVP-TE FRR (detour, facility)
• Поддержка RSVP-TE end-to-end protection
• Поддержка RSVP-TE autobandwidth
• Поддержка Multiprotocol extensions for BGP-4
• Поддержка BGP labeled unicast
• Поддержка MPLS pseudowire с функционалом PW backup
• Поддержка MPLS FAT PW (flow-aware transport)
• Поддержка MPLS L2VPN
  • VPWS
  • VPLS LDP signalling («Martini»)
  • VPLS BGP autodiscovery/signalling («Kompella»)
  • L2VPN Inter-AS option C
• Поддержка MPLS L3VPN
  • L3VPN для AFI/SAFI vpnv4 unicast и vpnv6 unicast
  • BGP 6VPE
  • L3VPN inter-AS option A, option C
  • Назначение меток в режиме label-per-vrf
• Утилиты LSP ping и LSP traceroute
• Поддержка LDPoRSVP

QoS

• Ограничение пропускной способности на входе и выходе интерфейсов (ingress policing, egress policing/shaping)
• Алгоритмы обслуживания очередей: Strict Priority (SP) и Deficit weighted round-robin (DWRR)
• До восьми очередей на логический интерфейс, одна SP-очередь
• Поддержка счетчиков на очередях QoS
• Поддержка Weighted random early detection (WRED)
• Настройка размера очередей и размера вспышек (burst)
• Классификация трафика на основании полей 802.1p, MPLS TC, IP DSCP и возможность перемаркировки соответствующих полей
• Маркировка и обработка QoS на основе списков контроля доступа (ACL)
• Storm Control

Функции обеспечения надежности

• Graceful Restart для протоколов маршрутизации
• Non-stop forwarding
• Хранение двух версий ПО на внутреннем накопителе
• Возможность отката на предыдущую версию ПО при проведении обновления

Управление и мониторинг

• Интерфейс командной строки (CLI), поддержка протоколов SSH, Telnet для удаленного управления
• Протокол SNMPv1/v2c/v3 для мониторинга состояния устройства
• Протокол NETCONF
• Экспорт статистических данных (Netflow v9, v5, IPFIX)¹
• Резервное сохранение и восстановление конфигурации (локальное, FTP, SFTP, TFTP)
• Аутентификация и авторизация RADIUS, TACACS+, аккаунтинг по TACACS+
• Удаленная смена ПО
• Мониторинг параметров и ресурсов системы
• Поддержка syslog
• Синхронизация времени, протоколы NTP, SNTP
• Возможность фильтрации сетевого доступа к протоколам управления (Control-plane filtering)
• Возможность ограничения скорости перехвата трафика на CPU
• Поддержка ELTEX IP SLA

Физические характеристики и условия окружающей среды

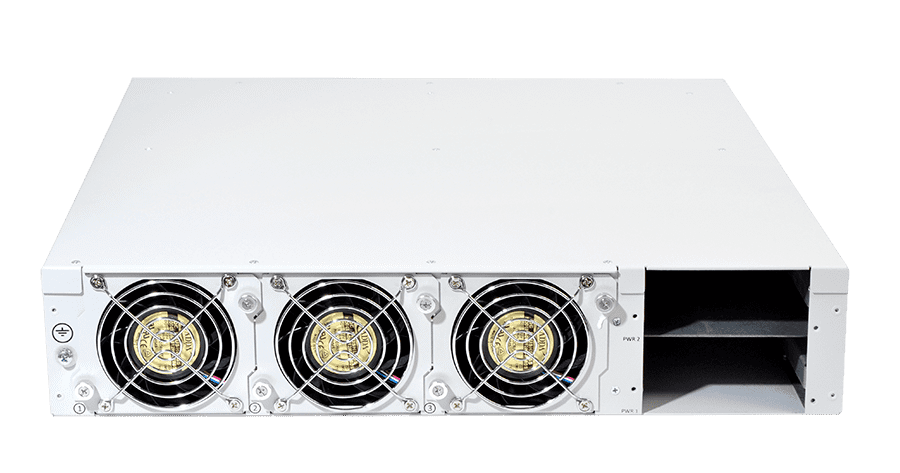

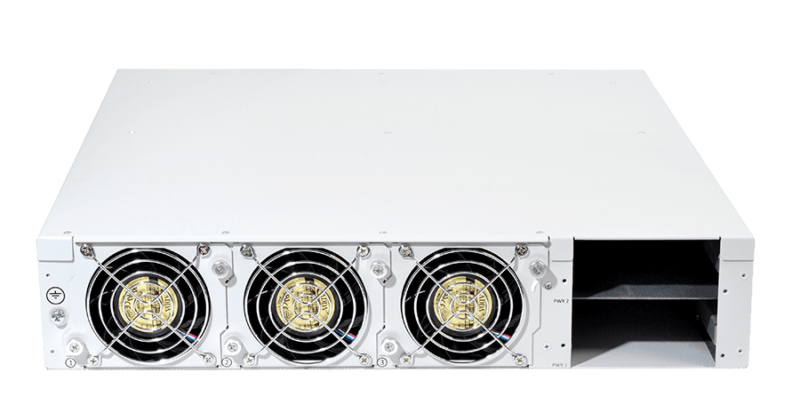

• Вентиляция корпуса:
  • Воздушный поток спереди назад (front-to-back)
  • Три сменных модуля вентиляции с возможностью горячей замены
• Источники питания:
  • Два сменных источника питания с возможностью горячей замены Переменный ток: 150–250 В, 50 Гц
  • Постоянный ток: 36–72 В
• Максимальная потребляемая мощность — 250 Вт
• Диапазон рабочих температур — от 0 до 45 °C
• Габаритные размеры (Ш В Г) — 440 87 500 мм

¹Требуется наличие модуля статистики ME5000-SM-STAT в составе устройства
