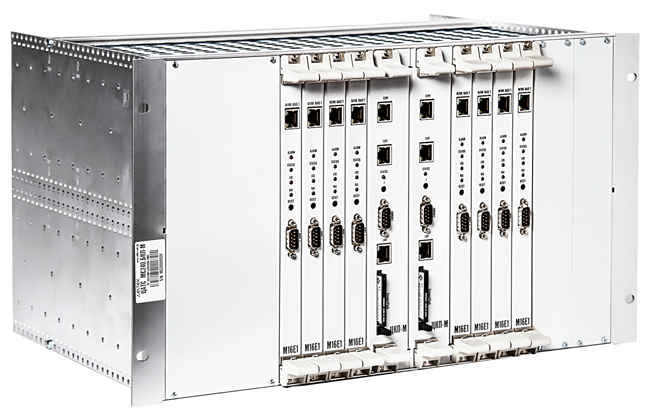

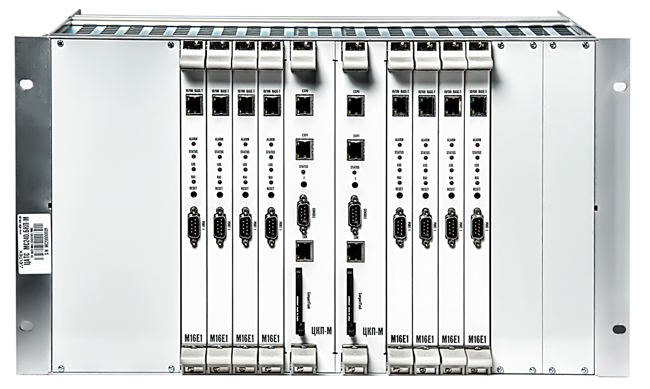

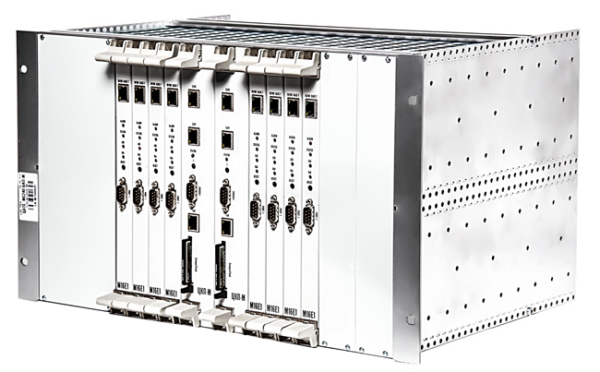

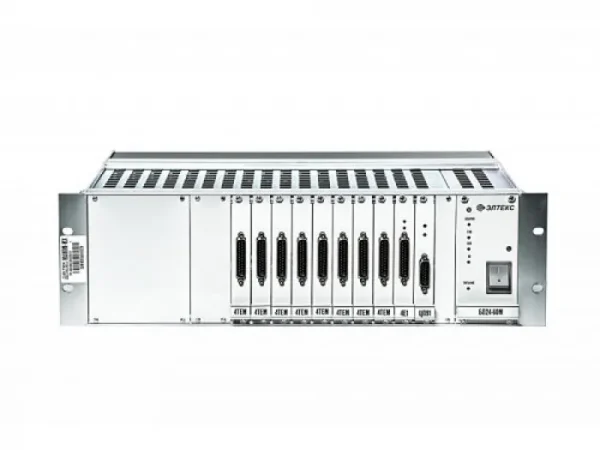

Блок коммутации потоков БКП-М (256 E1. СОРМ) Eltex

Модуль процессора центрального коммутатора ЦКП-М

Модуль ЦКП-М предназначен для общего управления коммутатором и платами периферийных модулей М16Е1, для коммутации цифровых сигналов, приема и обработки команд управления от внешней ПЭВМ. Для работы станции в режиме «горячего» резервирования станция оснащена двумя модулями ЦКП-М. Модуль включает в свой состав коммутационную матрицу на 16384 точек коммутации, два сигнальных процессора для формирования стандартных сигналов станции, выдачи речевых сообщений, организации суммирования разговоров абонентов в системе СОРМ и использования в качестве высокоскоростного контроллера обмена с платами М16Е1.

Модуль цифровых потоков центрального коммутатора М16Е1

Модуль цифровых стыков М16Е1 предназначен для подключения цифровых потоков Е1 по стыку G.703 со скоростью 2048 кбит/с и объединения их в потоки со скоростью передачи данных 8192 кбит/с. Модуль также выделяет из потоков и передает на шину станции сигнал синхронизации для работы станции в ведомом режиме. Каждая из плат М16Е1 имеет выделенный канал связи с каждым из установленных в коммутатор процессоров. Канал связи модулей М16Е1 с ЦКП построен по технологии LVDS. В каждом канале проходят 4 8-ми мегабитные линии для пропускания голосового трафика и отдельная линия общеканальной сигнализации и межпроцессорного обмена. Количество разговорных линий позволяет говорить о нагрузочной способности цифровых СЛ во всех потоках 1 Эрланг на линию. В состав модуля входит коммутационная матрица на 2048 точек коммутации, сигнальные процессоры ADSP 2191М, предназначенные для обработки сигнализации в потоке ИКМ. Сигнальные процессоры используются также для формирования частотных сигналов, используемых в протоколах R1.5. Цифровые алгоритмы формирования и преобразования сигналов обеспечивают высокую стабильность параметров и не требуют применения точных и подстраиваемых элементов.
