Шасси Dell M1000e [210-19921-16]

4 опциональных подключаемых модуля FlexIO обеспечивают гибкий выбор линии связи:

— 2-портовый модуль QSFP+ (в режиме 4 10GbE)

— 4-портовый модуль SFP+ 10GbE

— 4-портовый медный модуль 10GBase-T 10GbE (1/10 Гбайт, поддерживается только 1 модуль на каждый агрегатор ввода-вывода)

— 4-портовый модуль с протоколом Fibre Channel (2/4/8G)

1 порт USB (тип A) для подключения системы хранения данных

Один порт USB (тип A) для подключения консоли/управления

Число MAC-адресов: 128 000

Число маршрутов IPv4: 16 000

Пропускная способность коммутационной сети: 1,28 Тбит/с (в полнодуплексном режиме)

Способность переадресации: 960 млн пакетов в секунду

Объединение каналов: до 16 элементов в каждой группе, 128 групп объединения каналов

Очередей на порт: 4 очереди

Число VLAN: 4094

Коммутация второго уровня с пропускной способностью линии: все протоколы, включая IPv4

Маршрутизация третьего уровня со скоростью передачи линии: IPv4

Списки контроля доступа: 2000 входящих, 1000 исходящих

Память буфера пакетов: 9 Мбайт

Память ЦП: 2 Гбайт

Количество устройств в стеке: до 6 MXL (с использованием только портов 40 GbE)

Пропускная способность при объединении в стек: до 320 Гбит/с (при использовании кольцевой конфигурации из двух портов 40 GbE)

Топология объединения в стек: кольцевая и последовательная цепочка

Группирование виртуальных каналов (VLT): mVLT и L2/L3 через VLT

Соответствие стандартам IEEE

802.1AB — LLDP

802.1p — назначение приоритетов второго уровня

802.3ab — Gigabit Ethernet (1000Base-T)

802.3ad — объединение каналов с помощью LACP

802.3ae — 10GbE (10GBase-X)

802.3ba — 40GbE (40GBase-SR4, 40GBase-CR4) на оптических портах

802.3u — Fast Ethernet (100Base-TX)

802.3x — управление потоком

802.3z — Gigabit Ethernet (1000Base-X)

ANSI/TIA-1057 — LLDP-MED

MTU — 12 Кбайт

854 — Telnet

959 — FTP

1321 — MD5

1350 — TFTP

2474 — дифференцированные услуги

2856 — RADIUS

3164 — Syslog

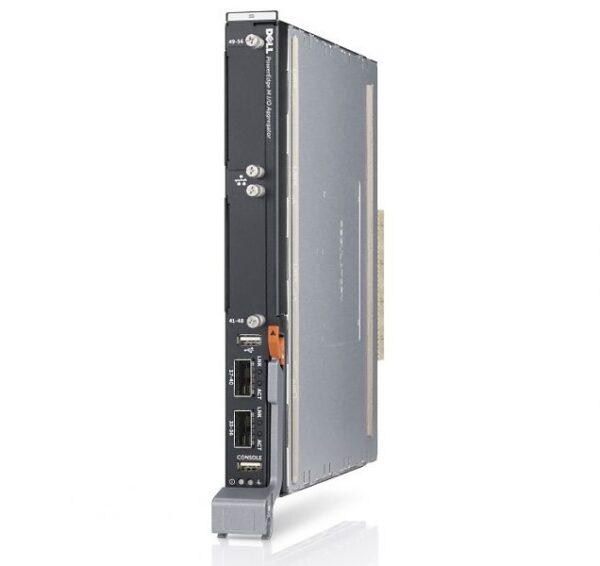

Модуль ввода-вывода одинарной ширины стойки для блейд-сервера M1000e

Кольцевая топология стека с динамическим выбором главного коммутатора

Источник питания: 100-240 В~, 50/60 Гц

Макс. тепловыделение: 955,36 БТЕ/ч

Макс. потребляемый ток на каждую систему: 2 A при 100/120 В~, 1 A при 200/240 В~

Макс. потребляемая мощность: 123 Вт

Взвешенный уровень звукового давления на расстоянии A согласно ISO 7779: 59,6 дБА при 73,4 °F (23 °C)

Температура при эксплуатации: от 32 до 104 °F (от 0 до 40 °C)

Рабочая влажность: от 10 до 85% (относительная влажность), без конденсации

Макс. характеристики при отсутствии эксплуатации: Температура хранения: от —40 до 158 °F (от —40 до 70 °C)

Влажность при хранении: от 5 до 95% (относительная влажность), без конденсации

UL/CSA 60950-1, Second Edition

EN 60950-1, Second Edition

IEC 60950-1, Second Edition Including all

National Deviations and Group Differences

EN 60825-1 Safety of Laser Products Part 1:

Equipment Classification Requirements and

User’s Guide Optical Fibre Communication

Systems

FDA Regulation 21 CFR 1040.10 and 1040.11

Emissions

Australia/New Zealand: AS/NZS CISPR 22: 2006,

Class A

Canada: ICES-003, Issue-4, Class A

Europe: EN 55022: 2006+A1:2007

(CISPR 22: 2006), Class A

Japan: VCCI V3/2009 Class A

USA: FCC CFR 47 Part 15, Subpart B:2009,

Class A

EN 300 386 V1.4.1:2008 EMC for Network

Equipment

EN 55024: 1998 + A1: 2001 + A2: 2003

EN 61000-3-2: Harmonic Current Emissions

EN 61000-3-3: Voltage Fluctuations and

Flicker

EN 61000-4-2: ESD

EN 61000-4-3: Radiated Immunity

EN 61000-4-4: EFT

EN 61000-4-5: Surge

EN 61000-4-6: Low Frequency Conducted

Immunity

All components are RoHS compliant
