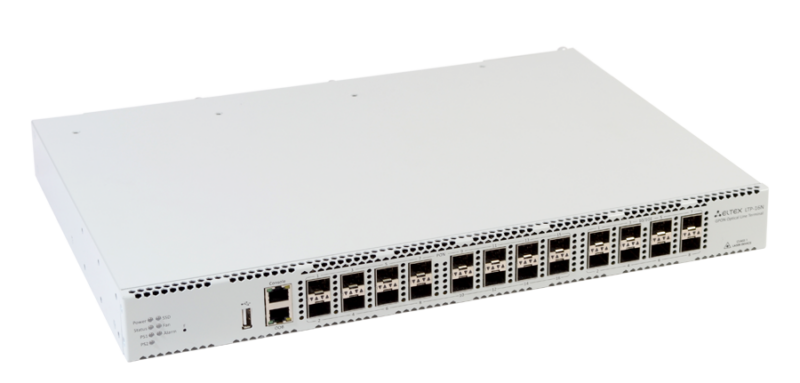

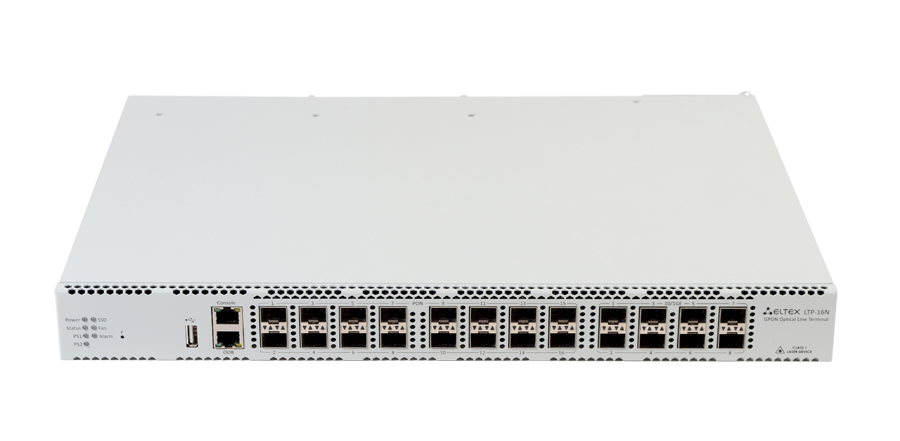

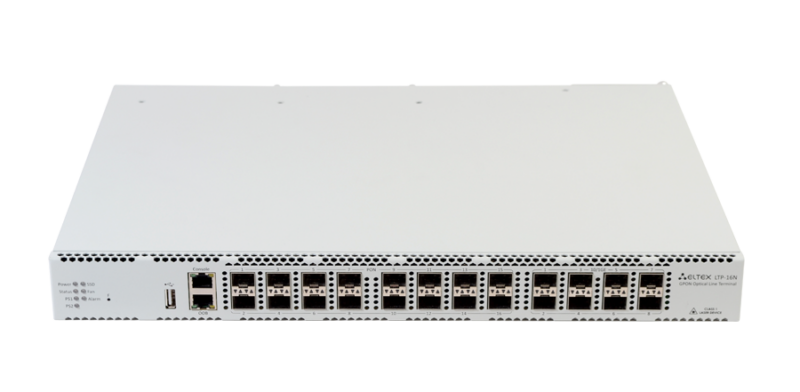

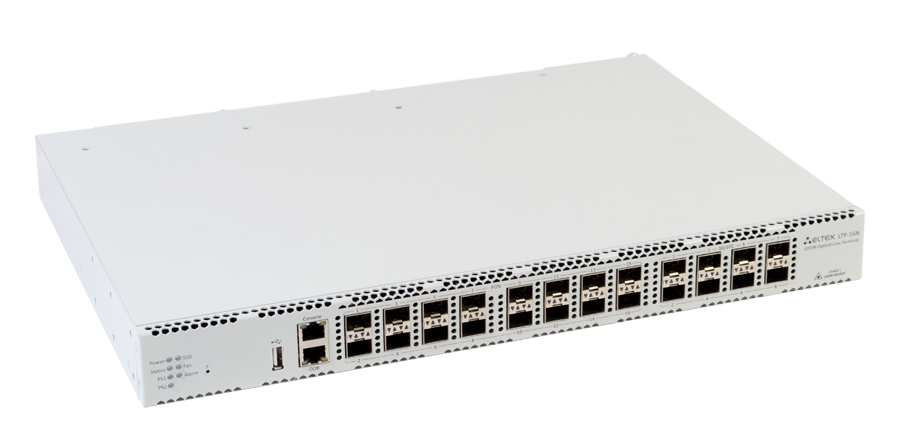

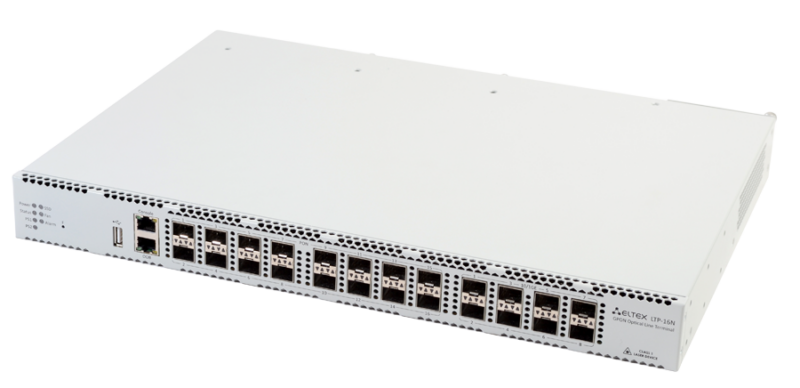

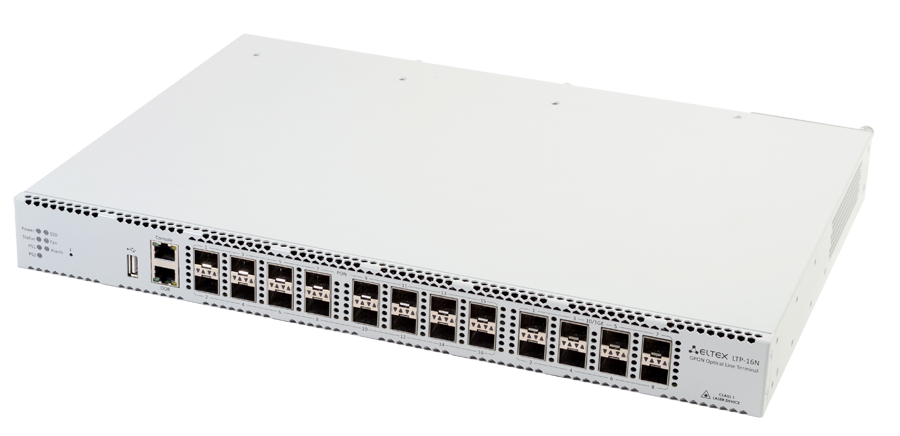

LTP-16N | 16 портов GPON Eltex

Uplink

• 8 портов 10GBASE-X (SFP+)/1000BASE-Х(SFP)

Downlink

• 16 портов 2,5/1,25 Гбит/с GPON

Максимальное количество ONT

• 2048

Режимы портов

• Дуплексный режим 1/10 Гбит/с для оптических портов

Параметры SFP PON¹

• Среда передачи: оптоволоконный кабель SMF — 9/125, G.652
• Коэффициент разветвления до 1:128
• Поддержка функции измерения уровня мощности принимаемого сигнала RSSI (Received Signal Strength Indication)

Class B+

• Соответствует ITU-T G.984.2, FSAN Class B+, SFF-8472
• Максимальная дальность действия: 20 км
• Передатчик: 1490 нм РОС-лазер (DFB Laser)
  • Скорость передачи данных: 2488 Мбит/с
  • Средняя выходная мощность: +1,5..+5 дБм
  • Ширина спектральной линии: -20 дБ 1.0 нм
• Приемник: 1310 нм APD/TIA
  • Скорость передачи данных: 1244 Мбит/с
  • Чувствительность приемника: -28 дБм
  • Оптическая перегрузка приемника: -8 дБм

Class C++

• Соответствует ITU-T G.984.2, FSAN Class C++, SFF-8472
• Максимальная дальность действия: 40 км
• Передатчик: 1490 нм РОС-лазер (DFB Laser)
• Скорость передачи данных: 2488 Мбит/с
• Средняя выходная мощность: +7..+10 дБм
• Ширина спектральной линии: -20 дБ 1.0 нм
• Приемник: 1310 нм APD/TIA
• Скорость передачи данных: 1244 Мбит/с
• Чувствительность приемника: -32 дБм
• Оптическая перегрузка приемника: -12 дБм
• Динамический диапазон импульсного приемника: 20 дБ

Коммутатор

• Производительность коммутатора: 120 Гбит/с
• Таблица MAC-адресов: 64К записей
• Поддержка VLAN до 4К в соответствии с 802.1Q

Физические параметры

• Напряжение питания¹:
• 220 В (100-240 В) AC, 50 Гц
• 48 В (36-72 В) DC
• Потребляемая мощность: не более 65 Вт
• Рабочий диапазон температур: от -5 до 40 °C
• Относительная влажность до 80 %
• Габариты с установленным блоком питания: 430х44х317 мм, 19’’ конструктив, типоразмер 1U
• Масса: 4,5 кг

Стандарты

• ITU-T G.988 GPON
• ITU-T G.984x GPON
• ITU-T G.8032/Y.1344 Ethernet ring protection switching²
• IEEE 802.3i 10BASE-T Ethernet
• IEEE 802.3u 100BASE-T Fast Ethernet
• IEEE 802.3ab 1000BASE-T Gigabit Ethernet
• IEEE 802.3z Fiber Gigabit Ethernet
• ANSI/IEEE 802.3 NWay auto-negotiation
• IEEE 802.3x Full Duplex and flow control²
• IEEE 802.3ad Link aggregation
• IEEE 802.1p Protocol for Traffic Prioritization
• IEEE 802.1Q Virtual LANs
• IEEE 802.1ad Provider Bridges (QinQ)
• IEEE 802.3ac VLAN tagging
• IEEE 802.1d MAC bridges
• IEEE 802.1w Rapid Reconfiguration of Spanning Tree²
• IEEE 802.1s Multiple Spanning Trees²

Дополнительные возможности

• Зеркалирование трафика с VLAN, с порта
• Таблица MAC-адресов 64K на коммутатор, 8K на порт
• Ограничение количества MAC-адресов
• Поддержка STP, RSTP, MSTP²
• Поддержка ERPSv2²
• Поддержка QoS: 802.1p, DSCP², WFQ
• Изоляция портов, изоляция портов в пределах одной VLAN
• Ограничение unicast/multicast/broadcast трафика
• Поддержка ACL IPv4
• Поддержка QinQ в соответствии с IEEE 802.1ad
• Количество multicast групп до 1024
• Поддержка IGMP Fast Leave
• Поддержка IGMP Proxy
• Поддержка IGMP Snooping
• Поддержка IGMP Querier
• Поддержка DHCPv4 Snooping
• Поддержка IP Source guard
• Поддержка DHCPv4 Relay Agent (Option 82)
• Поддержка PPPoE Intermediate agent
• Поддержка LLDP (802.1ab)
• Поддержка Storm Control
• Поддержка Policy²
• Утилизация по сервисам ONT
• Поддержка OMCI Bridge
• Поддержка OMCI RG

Управление и мониторинг

• Поддержка RADIUS, TACACS+
• Управление и мониторинг: CLI, SNMP, web
• Ограничение доступа: по паролю, IP-адресу, уровню привилегии
• Поддержка нескольких management интерфейсов

¹ Параметр определяется при заказе
² В текущей версии не реализовано
